液氮管道安全閥的工作原理
時間:2025-09-04 17:15來源:原創 作者:小編 點擊:
次
一、引言：安全閥的核心作用
液氮作為低溫液體（沸點 - 196℃），在管道輸送中易因絕熱不良、流量波動或系統堵塞導致汽化膨脹，使管內壓力急劇升高。若壓力超過管道或設備的設計承壓極限，可能引發破裂、泄漏等安全事故。液氮管道安全閥作為 “壓力保護屏障”，其核心功能是在管內壓力達到預設值時自動開啟泄壓，待壓力降至安全范圍后自動關閉，確保整個液氮輸送系統的穩定運行。

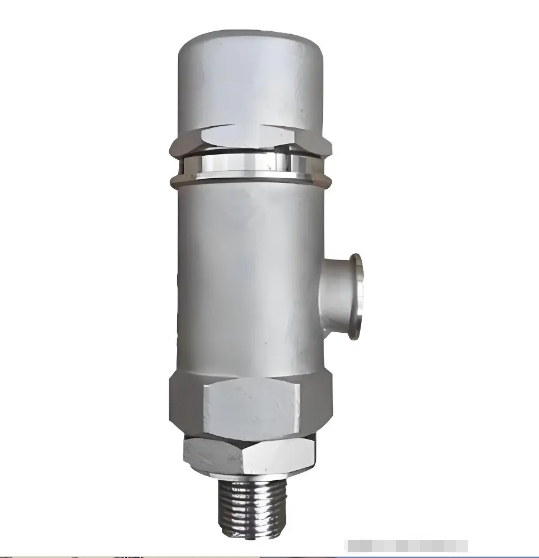

二、安全閥的結構組成
液氮管道安全閥多采用彈簧式結構（適配低溫環境的穩定性要求），主要由以下關鍵部件構成：
- 閥體：采用低溫耐蝕材料（如 304 不銹鋼、蒙乃爾合金），內部流道設計需減少液氮流動阻力，同時避免低溫下材料脆化；
- 閥芯與密封面：閥芯采用聚四氟乙烯（PTFE）或低溫金屬密封材質，確保低溫下的密封性能，防止正常工況下液氮泄漏；
- 彈簧：選用低溫彈性穩定的合金彈簧（如 Inconel 合金），通過預設彈力將閥芯緊壓在密封面上，控制安全閥的開啟壓力；
- 調節機構：包括調整螺母、鎖母等，用于校準彈簧彈力，設定安全閥的 “整定壓力”（即開啟壓力）和 “回座壓力”（即關閉壓力）；
- 排氣口與接管：排氣口需連接專用泄壓管道，將泄壓后的液氮（或汽化后的氮?dú)猓┮龑?dǎo)至安全區域（如室外空曠處），避免低溫凍傷或氮?dú)庵舷L(fēng)險。
三、核心工作原理：壓力驅動的 “自動啟閉” 機制
液氮管道安全閥的工作過程基于 “介質壓力與彈簧彈力的平衡關系”，可分為三個關鍵階段：
1. 正常工況：密封保壓
當液氮管道內壓力處于設計安全范圍時，彈簧的預緊彈力大于管內介質壓力，閥芯被彈簧緊壓在閥體密封面上，形成嚴密密封。此時液氮無法通過閥芯與密封面的間隙流動，管道保持正常輸送狀態，無泄漏或泄壓現象。
2. 超壓工況：自動開啟泄壓
當管道內壓力因液氮汽化、堵塞等原因升高至 “整定壓力”（通常為管道設計壓力的 1.05-1.1 倍）時，介質壓力克服彈簧彈力，推動閥芯向上移動，使閥芯與密封面之間形成環形泄壓通道。液氮（部分因壓力驟降汽化）通過泄壓通道進入排氣口，再經專用管道排出系統外部，管內壓力隨之逐漸下降。
此階段需注意：安全閥的 “排量” 需與管道的最大可能超壓速率匹配 —— 由于液氮汽化后體積會膨脹約 696 倍，泄壓通道的通徑設計需確保能快速排出過量介質，避免壓力持續升高。
3. 降壓復位：自動關閉密封
當管內壓力降至 “回座壓力”（通常比整定壓力低 5%-15%）時，彈簧彈力重新大于介質壓力，彈簧推動閥芯向下復位，再次壓緊密封面，恢復管道的密封狀態，系統回到正常運行模式。
四、適配液氮環境的關鍵技術特性
- 低溫適應性：所有部件需耐受 - 196℃的低溫，避免材料脆化（如閥體采用低溫韌性鋼材）、密封件失效（如 PTFE 密封面需經過低溫老化處理）；
- 抗凍堵設計：閥芯與閥座的間隙需精準控制，同時排氣口需避免積水（低溫下易結冰堵塞），部分高端型號會內置電伴熱裝置，防止泄壓通道凍堵；
- 快速響應性：彈簧的彈性系數需穩定，確保壓力達到整定壓力時閥芯能迅速開啟，避免 “延遲開啟” 導致超壓風險；
- 耐腐蝕性：液氮若含微量雜質（如水分、二氧化碳），低溫下可能形成酸性物質或固體顆粒，閥體與閥芯需具備抗腐蝕能力，防止密封面磨損。
五、應用與維護注意事項
- 整定壓力校準：安裝前需根據管道設計壓力校準整定壓力，運行中每 6-12 個月需通過專業設備（如低溫壓力校驗臺）重新校驗，避免彈簧彈力衰減導致開啟壓力漂移；
- 定期檢查密封性能：正常運行時需觀察安全閥是否存在微量泄漏（如閥體外壁結霜異常），若發現泄漏需及時更換密封件；
- 泄壓管道維護：確保排氣口連接的泄壓管道無堵塞、無彎折，避免泄壓時因管道阻力導致背壓升高，影響安全閥正常開啟；
- 應急場景處理：若安全閥因故障無法開啟（如閥芯卡澀），需立即關閉上游閥門切斷液氮供應，啟用備用泄壓裝置（如爆破片），待系統泄壓后檢修安全閥。
六、結語
液氮管道安全閥的工作原理本質是 “壓力平衡的動態調控”，其設計與運行需緊密結合液氮的低溫、易汽化特性，通過結構優化與精準控制，實現 “超壓即泄、壓降即關” 的保護功能。在實際應用中，除理解其工作原理外，更需重視定期維護與校準，才能確保安全閥始終處于可靠的保護狀態，保障液氮輸送系統的安全穩定運行。
