大型氣相液氮罐作為生物樣本庫、醫療科研機構等場所的核心設備，其存放環境的層高與承重設計直接關系到設備的安全運行和建筑結構的穩定性。以下結合設備參數、行業規范及實際案例，詳細解析相關要求。
罐體高度與操作空間
大型氣相液氮罐的罐體總高通常在 1.5-1.6 米之間（如 YDD-1600 型號總高 1589mm），但開蓋后液氮管存架離地面的總高度可能超過 2.5 米（如南方醫科大學要求不超過 2500mm）。因此，存放區域的凈層高需至少滿足以下條件：
- 罐體總高 + 頂部閥門及管道空間（0.5-0.8 米） + 操作檢修空間（0.3-0.5 米） ≥ 2.5-3.0 米。
例如，若罐體總高為 1.6 米，頂部預留 0.7 米空間，操作空間 0.4 米，則凈層高需≥2.7 米。
通風系統對層高的影響
液氮蒸發會產生氮氣，需通過通風系統及時排出以防止窒息風險。根據《深度冷凍法生產氧氣及相關氣體安全技術規程》（GB16912-2008），儲存區域需保持良好通風，建議平時通風量按稀釋氮氣濃度至安全范圍設計（空氣中氮氣濃度≤82%），事故通風量需達到 12 次 / 小時。通風管道的布置可能需要占用一定層高，設計時需預留足夠空間。
操作便利性與安全出口
罐體周圍應預留至少 1 米寬的無障礙通道，便于設備搬運和緊急疏散。此外，儲存區域需設置安全出口，且門寬需滿足設備進出要求（如 YDD-1600 型號門寬要求≥1585mm）。
設備荷載計算
大型氣相液氮罐滿載重量顯著，例如 YDD-1600 型號滿載總重量達 2255kg，LABS-80K 型號滿重 1794kg。需結合設備支架接觸面積計算單位面積承重：
- 單位面積荷載（kN/m2） = 滿載重量 × 9.8 ÷ 支架接觸面積（m2）
假設支架接觸面積為 0.5m2，則單位面積荷載為 2255×9.8÷0.5≈44.2kN/m2，遠超普通實驗室樓面活荷載標準（2.0-3.5kN/m2）。
建筑結構規范依據
根據《建筑結構荷載規范》（GB5009-2012），設備荷載需按 “最不利位置” 進行設計，并考慮動態荷載（如運輸、檢修時的沖擊）。對于實驗室或工業廠房，建議采用以下措施：
- 底層優先：將液氮罐置于建筑底層，利用地基直接承重。
- 結構加固：若需放置于樓層，可采用鋼架支撐、混凝土基礎加厚或增設樁基等方式分散荷載。例如，通過鋼構架將荷載傳遞至承重梁，或在樓板下方增加支撐柱。
基礎設計與材料選擇
儲罐基礎需堅實牢固，采用防火耐熱材料（如鋼筋混凝土），并符合《低溫儲罐混凝土結構設計和施工規范》（SY/T7304-2016）?；A(chǔ)表面應平整，避免罐體傾斜導致應力集中。
通風與氧氣監測
儲存區域需安裝氧氣監測系統，當氧氣濃度低于 19.5% 時觸發警報。通風系統應采用上、下排風結合的方式（上部 1/3，下部 2/3），確保氮氣均勻排出。
防火與間距要求
液氮罐與熱源、火源的安全距離應≥1.5 米，與其他建筑物的防火間距需符合《建筑設計防火規范》（GB50016-2014）。若無法滿足間距要求，需設置防火隔墻。
設備安裝與維護
- 防震設計：使用防震墊或支架減少震動對罐體的影響。
- 管道連接：供液管路需緊密連接，防止液氮泄漏。初次使用前需預冷管路，避免冰堵。
- 定期檢查：每月檢查罐體閥門、壓力表及密封性，每年進行全面維護。
南方醫科大學案例

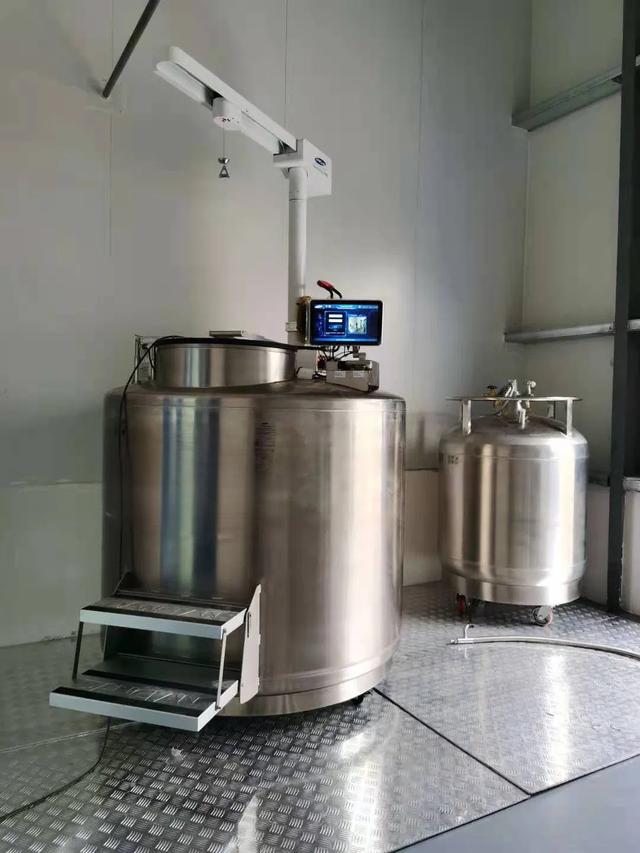

該校在采購大容量氣相液氮罐時明確要求，開蓋后總高度不超過 2500mm，并配置一體式可折疊腳踏梯以滿足操作需求。此案例表明，層高設計需結合設備具體參數與操作習慣。
實驗室承重優化
某實驗室為放置 2255kg 的液氮罐，采用以下方案：
- 基礎加固：在樓板下方安裝 H 型鋼框架，將荷載傳遞至承重柱。
- 荷載分散：使用面積為 1.2m2 的混凝土墊板，將單位面積荷載降至 18.4kN/m2，符合工業廠房設計標準。
大型
氣相液氮罐的存放需綜合考慮層高、承重、通風及安全規范。設計時應優先選擇底層區域，若需放置于樓層，需通過結構加固確保承重能力。同時，嚴格執行通風、防火及監測要求，定期維護設備，以保障人員安全與設備穩定運行。建議在項目初期與設備供應商、結構工程師充分溝通，結合具體參數與建筑條件制定定制化方案。
